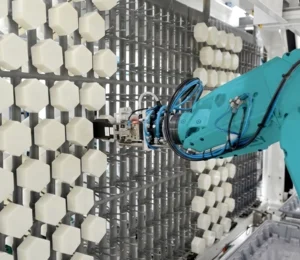

Dans les ateliers de traitement de surface, certaines étapes restent encore très manuelles. C’est notamment le cas de l’accrochage et décrochage des pièces sur supports, du chargement et du déchargement des outillages, ou encore de la gestion des pièces avant et après traitement.
Ces opérations prennent du temps, demandent de la précision et peuvent vite devenir pénibles lorsqu’elles sont répétées toute la journée. Elles sont aussi difficiles à automatiser, car les ateliers doivent composer avec une grande diversité de pièces, de formes, de supports, de cadences et de changements de série.
Pendant longtemps, cette variabilité a limité l’automatisation. Mais avec la vision 3D et la robotique adaptative, il devient possible de franchir un cap : le robot ne répète plus seulement un mouvement prédéfini, il observe son environnement, comprend la position réelle des pièces ou des supports, puis ajuste son geste en conséquence.
Cet article explique comment cette approche permet d’automatiser l’accrochage et le décrochage en traitement de surface, et à quelles conditions un atelier peut envisager ce type de projet.
Pourquoi l’accrochage et le décrochage résistent-ils à l’automatisation ?
Le traitement de surface des métaux couvre des procédés variés : galvanisation, électrolyse, peinture, laquage, métallisation, anodisation, vernissage… Quel que soit le procédé, une même contrainte revient : les pièces doivent être fixées sur un support avant traitement, puis retirées une fois l’opération terminée. Ce sont l’accrochage et le décrochage, deux gestes qui conditionnent toute la suite du process. Pourtant, dans la plupart des ateliers, ils restent réalisés à la main :
- accrochage des pièces sur cadres, bouclards, satellites, chandelles, crochets ou supports spécifiques ;
- décrochage après traitement ;
- chargement et déchargement des outillages ;
- manipulation de cadres simples ou double face ;
- gestion de pièces en vrac, en plateaux ou en bacs ;
- changements de série liés aux nouvelles références, supports ou outillages.
Cette réalité manuelle n’est pas un simple retard technologique : c’est la conséquence directe d’une variabilité que les lignes standardisées ne connaissent pas. D’une production à l’autre, les pièces changent de forme, de taille et de géométrie ; les supports ne sont pas toujours parfaitement positionnés, et les crochets, griffes, épingles ou lamelles peuvent présenter des écarts ; les pièces arrivent parfois en vrac ou mal orientées ; les cadences, l’espace disponible dans l’atelier et les équipements existants imposent enfin leurs propres contraintes.
Le vrai défi n’est donc pas de faire réaliser un geste à un robot, mais de lui permettre d’exécuter ce geste avec précision dans un environnement qui bouge, sans que deux pièces, deux supports ou deux séries ne soient jamais strictement identiques.
La vision 3D, une réponse à la variabilité
La vision industrielle 3D permet au robot de travailler à partir de la réalité observée, et non uniquement à partir d’une position théorique programmée à l’avance. Elle donne à la machine la capacité de voir, d’analyser et d’ajuster son mouvement en fonction de ce qu’elle détecte réellement.
Dans un atelier de traitement de surface, cela change tout. Les supports peuvent présenter des écarts, les points d’accroche ne pas être exactement au même endroit, les pièces varier d’une série à l’autre. Grâce à la vision 3D, le robot prend en compte ces différences et adapte son geste en conséquence. Concrètement, elle permet de localiser les pièces ou les supports dans l’espace, de comprendre la géométrie réelle d’un cadre, d’un bouclard ou d’un satellite, de détecter les écarts entre la position prévue et la position réelle, puis d’ajuster les trajectoires du robot pour fiabiliser le geste d’accrochage ou de décrochage, tout en limitant les repositionnements manuels.
Cette capacité d’adaptation est centrale : elle permet d’automatiser des opérations qui, jusque-là, restaient souvent manuelles parce qu’elles demandaient trop de finesse ou de souplesse pour une robotique traditionnelle, figée sur des trajectoires prédéfinies.
Rovaldy : une solution Siléane Group pensée pour le traitement de surface
« Rovaldy n’est pas une solution récente : le concept existe chez Siléane Group depuis près de 20 ans, développé à l’origine pour l’accroche de pièces brutes avant galvanisation. Le décrochage, lui, est longtemps resté un verrou technique non résolu, pour une raison très concrète : une fois galvanisées, les pièces ressortent du bain de traitement extrêmement brillantes. Cette brillance les rend particulièrement difficiles à repérer dans l’espace pour un système de vision classique et donc compliquées à saisir pour un robot.
C’est ce verrou que Siléane Group a fait sauter : la vision 3D de Rovaldy détecte désormais la pièce dans l’espace malgré sa brillance, puis transmet ses coordonnées exactes au robot pour qu’il la décroche et la repose avec précision, par exemple dans des thermos de stockage. Rovaldy est ainsi devenue une machine hybride, capable d’accrocher et de décrocher sur la même ligne . Une évolution qui ouvre deux perspectives concrètes pour les industriels : équiper une nouvelle ligne avec cette double fonction, ou rétrofiter une machine d’accroche déjà en place pour lui ajouter la fonction de décroche.
Rovaldy s’adapte à différents types de supports : cadres simples, cadres double face, bouclards, satellites, chandelles, crochets, supports tournants, ou outillages spécifiques selon les applications.»
Pierre Yves LAULAGNIER, Responsable Business Unit TTS-Microtechniques.
La technologie Vision 3D REFLEX au cœur du geste robotisé
La technologie Vision 3D REFLEX, développée par Siléane Group, permet aux machines d’analyser l’espace 3D en situation réelle, y compris face à des pièces très réfléchissantes, comme celles qui sortent tout juste d’un bain de galvanisation. Le robot ajuste sa trajectoire selon la position exacte des supports et des points d’accroche : il lit la géométrie réelle du support, compare la géométrie attendue à la géométrie détectée, identifie les écarts et les tolérances, puis recalcule la trajectoire d’accrochage ou de décrochage. Les trajectoires validées peuvent également être mémorisées pour les productions futures.
L’intérêt est de retrouver la finesse d’un geste humain, mais avec la régularité et la répétabilité d’une solution automatisée. Le robot ne travaille pas « à l’aveugle » : il s’adapte à ce qu’il voit.
Une solution paramétrable pour accompagner les changements de production
Dans les ateliers de traitement de surface, les changements de série sont fréquents. Les industriels doivent passer d’une référence à une autre, d’un cadre à un autre, ou d’un outillage à un autre, sans perdre trop de temps. Rovaldy répond à cet enjeu avec une logique paramétrable : les géométries de pièces, les types de supports, les trajectoires robot, les réglages vision et les paramètres de production peuvent être intégrés et ajustés selon les besoins.
Cette approche permet de gérer plusieurs références, d’adapter les trajectoires aux supports utilisés, de faciliter les changements d’outillage, de paramétrer de nouvelles productions et de réduire les temps de réglage, donnant ainsi plus d’autonomie aux équipes dans l’évolution de leurs productions. Ce point est important pour les ateliers qui ne travaillent pas uniquement en très grandes séries : la solution doit suivre la réalité industrielle, faite de petites et moyennes séries, de références multiples et de changements réguliers.
Ergonomie du poste et performance en cadence
Au-delà de la technologie embarquée, Rovaldy a aussi été pensée autour du poste de travail. Ces machines tournent souvent en 3×8, avec plusieurs opérateurs de tailles différentes, droitiers ou gauchers, qui se succèdent sur le même poste : Siléane Group a donc travaillé l’ergonomie du chargement, avec une hauteur de poste réglable et un bouton d’envoi positionnable à gauche ou à droite selon l’opérateur.
Côté performance, les chiffres parlent d’eux-mêmes. Sur une machine équipée de plusieurs robots travaillant simultanément, le temps de cycle en accroche se situe entre 2,5 et 3 secondes par pièce, soit une cadence pouvant atteindre 5 000 pièces par heure. Le décrochage, un peu plus complexe, tourne autour de 3 à 3,5 secondes par pièce, soit près de 4 500 pièces par heure, des cadences très supérieures à ce qu’une opération manuelle permet d’atteindre.
Les bénéfices industriels d’une ligne d’accrochage et de décrochage automatisée
Automatiser l’accrochage et le décrochage ne répond pas à un seul enjeu. Bien conçue, cette automatisation peut améliorer plusieurs dimensions de l’atelier en même temps.
- Productivité : elle réduit le temps passé sur les opérations manuelles, permet une meilleure maîtrise des cadences et une production plus régulière, tout en limitant les temps perdus lors des changements de série lorsque les paramètres sont bien maîtrisés.
- Réduction de la pénibilité : elle diminue les gestes répétitifs, réduit les manipulations longues ou fastidieuses, et confie au robot des opérations à faible valeur ajoutée mais indispensables au process.
- Sécurité et ergonomie opérateur : elle limite les interventions directes sur des opérations répétitives ou contraignantes, tout en permettant une meilleure organisation des flux et des postes pensés pour s’adapter à chaque opérateur. Un enjeu réel sur des lignes qui tournent en plusieurs équipes.
- Régularité du geste : le positionnement des pièces devient plus constant, les trajectoires s’ajustent selon la géométrie réelle des supports, et la variabilité liée au geste manuel se réduit, avec une meilleure répétabilité sur l’ensemble des opérations d’accrochage et de décrochage.
- Flexibilité : la solution s’adapte à plusieurs formes de pièces, à différents supports, à des changements de références, et peut s’intégrer dans des configurations d’ateliers variées, qu’il s’agisse de petites, moyennes ou grandes séries.
- Autonomie et évolutivité : le paramétrage de nouvelles productions, l’ajout de nouvelles références ou de nouveaux outillages, et l’évolution progressive de la ligne permettent d’accompagner les évolutions de production dans la durée.
Gestion des flux et modularité : un point clé
Automatiser l’accrochage et le décrochage ne se résume pas à placer un robot devant un support. Il faut aussi regarder comment les pièces arrivent, comment les cadres circulent, comment les outillages sont gérés, où se trouvent les stocks intermédiaires, et comment la ligne s’intègre dans l’atelier existant.
Les solutions Rovaldy peuvent s’inscrire dans différentes organisations : intégration en ligne avec les équipements existants, intégration offline avec alimentation par chariots, gestion automatique des supports, buffer de cadres ou de pièces, alimentation manuelle ou automatique des pièces.
Pour les pièces arrivant en vrac, une association avec une solution de dévracage comme Kamido permet de compléter la ligne en amont. Des modules complémentaires peuvent aussi être ajoutés pour gérer les flux, les supports ou les changements de production.
Cette modularité est essentielle, car chaque atelier de traitement de surface a ses propres contraintes. La configuration de l’usine, les équipements déjà en place, les cadences attendues, les types de supports, la place disponible et le niveau d’automatisation souhaité doivent être pris en compte dès le départ.
Comment savoir si son atelier est automatisable ?
Avant de lancer un projet, il faut analyser plusieurs éléments. L’automatisation est possible dans de nombreux cas, mais elle doit toujours être validée par une étude de faisabilité qui porte sur six familles de questions.
- Les pièces : Combien de références doivent être traitées ? Sont-elles régulières ou très variables, fragiles, petites, lourdes ou complexes à saisir ? Arrivent-elles en vrac, en plateaux, en bacs ou déjà orientées ? Leur surface impose-t-elle des précautions particulières de manipulation ?
- Les supports et outillages : Quels supports sont utilisés : cadres, bouclards, satellites, chandelles, crochets ? Sont-ils simples ou double face ? Leur géométrie est-elle stable, ou les points d’accroche présentent-ils des variations ? Les outillages changent-ils souvent ?
- La cadence : Combien de pièces faut-il accrocher ou décrocher par heure ? L’atelier fonctionne-t-il en une, deux ou trois équipes ? La cadence est-elle stable ou variable ? L’objectif est-il de sécuriser la production existante ou d’augmenter la capacité ?
- Les changements de production : Combien de changements de référence sont réalisés chaque jour ou chaque semaine ? Concernent-ils les pièces, les supports, ou les deux ? Le temps de changement actuel freine-t-il la productivité ? L’atelier doit-il mieux absorber des petites et moyennes séries ?
- L’environnement atelier : Quelle place est disponible autour de la ligne ? Les flux sont-ils déjà organisés ? Les pièces arrivent-elles manuellement ou automatiquement, et par quel système : chariot, portique, convoyeur, convoyeur aérien ? L’environnement impose-t-il des contraintes particulières : humidité, poussière, sécurité, accès opérateur, proximité des bains ou des zones de traitement ?
- La faisabilité robotique : Le robot peut-il saisir la pièce correctement et la déposer ou la retirer de manière fiable ? La vision 3D peut-elle détecter les éléments nécessaires au geste ? Les tolérances sont-elles compatibles avec le process, et le robot peut-il atteindre toutes les zones utiles ? Le cycle attendu est-il compatible avec la cadence visée ?
Cette phase de faisabilité est indispensable. Elle permet de valider les fonctions critiques, de vérifier les contraintes techniques et de sécuriser la performance du projet avant de passer à la conception.
En quoi Siléane Group répond à ces problématiques ?
Ce qui distingue l’approche Siléane Group, ce n’est pas seulement la technologie embarquée dans Rovaldy, mais la manière de construire chaque projet : à partir des contraintes réelles de l’atelier (pièces, supports, flux, cadence, environnement) plutôt qu’en imposant une solution standard. Que le projet parte d’une ligne neuve ou d’une machine d’accroche existante à faire évoluer vers le décrochage, l’objectif reste le même : une solution cohérente avec tout le process, pas un geste automatisé isolé.
Le traitement de surface reste un secteur où certaines opérations sont encore très manuelles, notamment l’accrochage et le décrochage des pièces. Ces gestes sont difficiles à automatiser car ils combinent précision, répétitivité et forte variabilité des pièces, des supports et des outillages.
La vision 3D permet de dépasser les limites d’une automatisation trop rigide, en donnant au robot la capacité d’analyser l’environnement réel et d’ajuster ses trajectoires. Avec Rovaldy, Siléane Group propose une solution dédiée aux ateliers de traitement de surface, capable d’automatiser le montage et le démontage de pièces sur différents supports. Les bénéfices sont à la fois industriels et humains : productivité, régularité, réduction de la pénibilité, sécurité opérateur, flexibilité et meilleure gestion des changements de production.
Questions fréquentes
Comment automatiser l’accrochage et le décrochage en traitement de surface ?
En s’appuyant sur la vision 3D et la robotique adaptative : le robot localise les pièces et les supports dans l’espace, détecte les écarts entre la position théorique et la position réelle, puis ajuste sa trajectoire en conséquence. Cette capacité d’adaptation permet de gérer la variabilité des pièces, des supports et des changements de série qui rendait ces gestes difficiles à automatiser jusque-là.
Pourquoi l’accrochage et le décrochage sont-ils si difficiles à robotiser ?
Parce que les pièces, les supports et les cadences varient constamment d’une production à l’autre. Une robotique classique, programmée sur des trajectoires fixes, ne peut pas s’adapter à ces écarts. Il faut une solution capable d’observer l’environnement réel (géométrie des supports, position des points d’accroche) pour ajuster le geste à chaque cycle.
Quels types de supports Rovaldy peut-il automatiser ?
Rovaldy s’adapte à de nombreux types de supports utilisés en traitement de surface : cadres simples ou double face, bouclards, satellites, chandelles, crochets, supports tournants, ou outillages spécifiques selon l’application.
Comment savoir si un atelier de traitement de surface est automatisable ?
Il faut étudier six familles de critères : les pièces (régularité, fragilité, mode d’arrivée), les supports et outillages, la cadence attendue, la fréquence des changements de production, l’environnement de l’atelier, et la faisabilité robotique (préhension, tolérances, cycle). Cette étude de faisabilité conditionne la réussite du projet.
Quelle cadence peut-on atteindre avec une solution comme Rovaldy ?
Sur une machine équipée de plusieurs robots travaillant simultanément, les temps de cycle observés sont de l’ordre de 2,5 à 3 secondes par pièce en accroche, soit une cadence pouvant atteindre environ 5 000 pièces par heure, et de 3 à 3,5 secondes par pièce en décrochage, soit près de 4 500 pièces par heure, des cadences nettement supérieures à une opération manuelle.
